在變電所的日常運作里，變壓器的接地設計可是重中之重。設計得合理，不僅能保障人員安全，保護設備，還能讓整個電力系統穩穩當當運行。

? 變電所變壓器接地設計具體要怎么做？

1. 接地系統配置：按照國家和行業標準搭建變壓器接地系統，讓接地電阻符合規定數值。把接地體埋在土壤電阻率低的地方，降低電阻。用截面積足夠大的導體做接地線，這樣接地電流通過時，電壓降就小。

2. 材料選擇：接地材料得導電好、耐腐蝕。像銅、銅覆鋼、鍍鋅鋼這些都是常用材料。選的時候，要把土壤條件、能用多久、成本高低這些因素都考慮進去，保證接地系統既可靠又劃算。

3. 安全性能：變壓器接地設計得滿足這些安全要求：首先，得能有效防止人觸電；其次，得扛得住雷電沖擊、短路電流這些特殊情況，讓變壓器安全運行；最后，接地系統散熱要好，不然接地電阻太大，容易引發火災。

4. 施工維護：施工的時候，嚴格按設計圖紙和規范操作，保證施工質量。還要定期檢查、維護接地系統，及時發現并解決潛在的安全隱患。要是接地電阻超標或者接地體嚴重腐蝕，得馬上整改、更換。

總結一下，變電所變壓器接地設計是保障電力系統安全穩定運行的關鍵。實際工作中，一定要吃透相關規范要求，保證接地系統配置合理、材料優質、安全性能好，施工和維護也都符合規范。

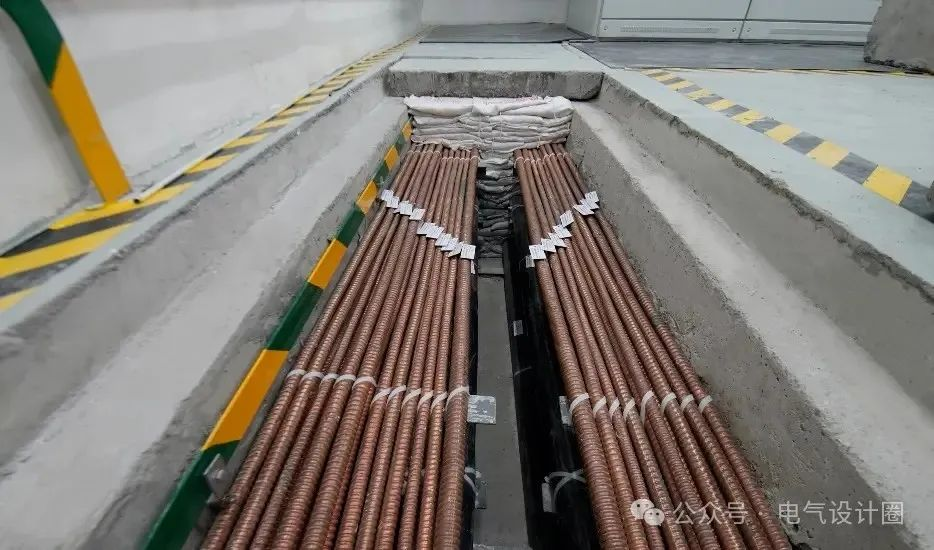

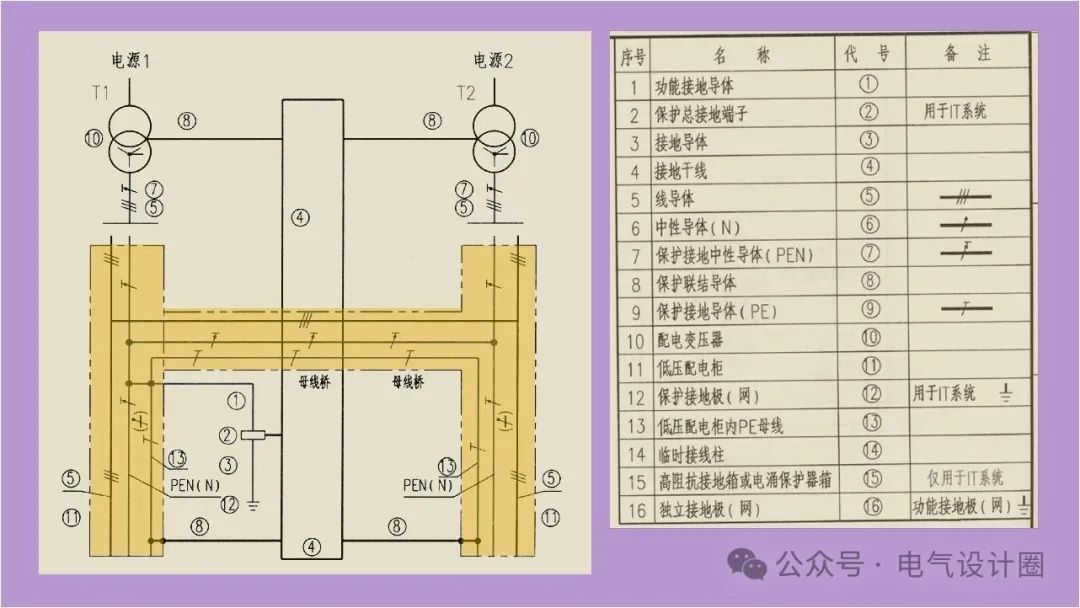

? 變配電所接地做法，看這三張圖就懂！

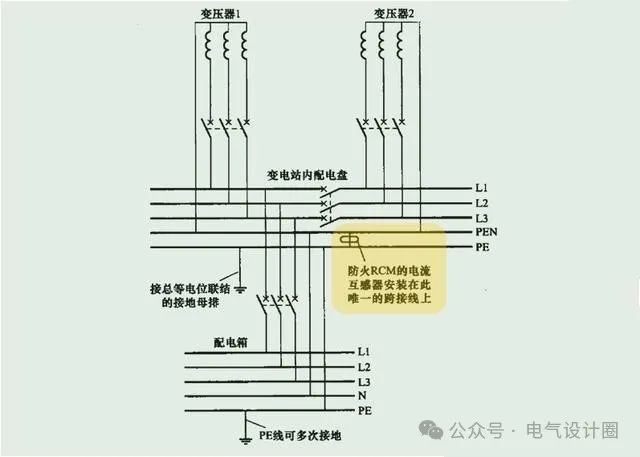

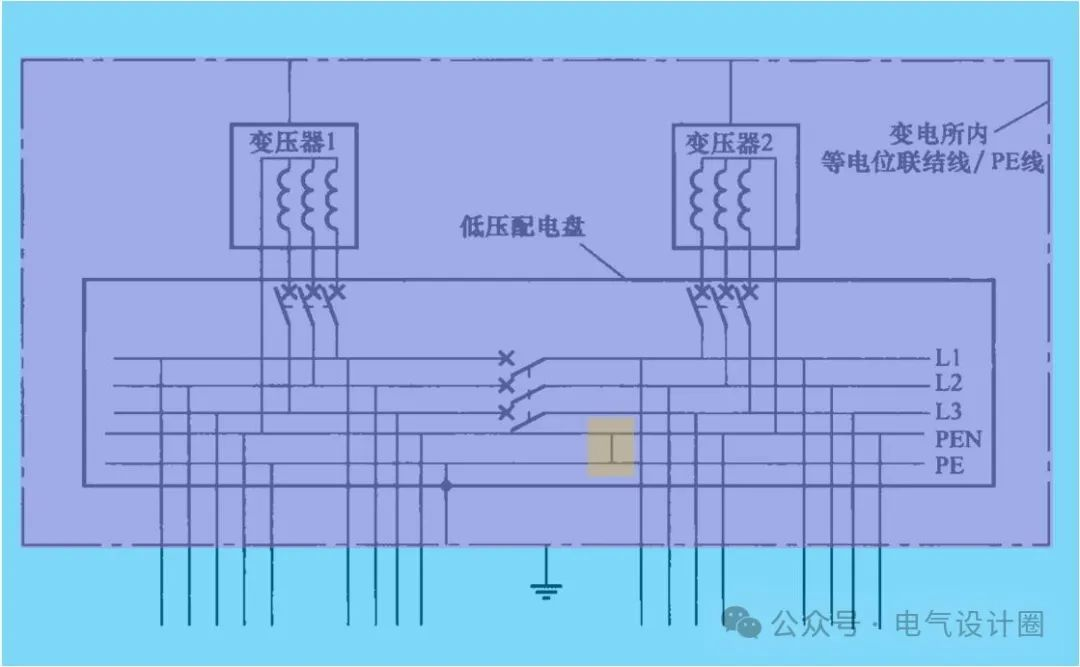

參考《交流電氣裝置的接地設計規范》GB/T 50065 - 2011 第 7.1.2 - 2 條規定：有多電源的 TN 系統，變壓器中性點、發電機星形點別直接接地。電源中性點連接導體和 PE 之間，只在總配電屏內連接一點。

這么做有兩大好處：一是能避免工作電流走不該走的路徑，減少雜散電流干擾；二是方便在總電源側裝防電氣火災的 RCM 剩余電流報警元件，對建筑物防火很有幫助。
